Sabtu, 16 April 2011

WDS ( Wireless Distribution System )

     Wireless Distribution System (WDS) Memungkinkan Interconnection Beberapa Access Point dalam Suatu Environment Wireless Network dengan Wireless Distribution System (WDS) memungkinkan jaringan wireless dikembangkan menggunakan beberapa access point tanpa harus memerlukan backbone kabel jaringan untuk menghubungkan mereka, seperti cara tradisional.

     Suatu access point bisa menjadi sebuah station utama, relay, atau remote base station. Suatu base station utama pada umumnya dihubungkan dengan system Ethernet. Base station relay merelay station-2 kepada base station utama atau relay station lainnya. Remote base station menerima koneksi dari clients wireless dan melewatkannya ke main station atau ke relay station juga. Koneksi antar clients menggunakan MAC address dibanding memberikan spesifikasi IP address. Semua base station dalam Wireless Distribution System (WDS) harus dikonfigure menggunakan channel radio yang sama, methoda inkripsi (tanpa inkripsi, WEP, atau WAP) dan juga kunci inkripsi yang sama. Mereka bisa dikonfigure dengan menggunakan SSID (service set identifiers) yang berbeda sebagai identitas. Wireless Distribution System (WDS) juga mengharuskan setiap base station untuk bisa melewatkan kepada lainnya didalam system.

      Wireless Distribution System (WDS) bisa juga direferensikan sebagai mode repeater karena dia bisa tampak sebagai Bridge dan juga menerima wireless clients pada saat bersamaan (tidak seperti system bridge tradisional). Tetapi perlu juga diperhatikan bahwa throughput dalam metoda ini adalah menjadi setengahnya untuk semua clients yang terhubung secara wireless. Wireless Distribution System (WDS) bisa digunakan dalam dua jenis mode konekstivitas antar Access point

  • Wireless Bridging dimana komunikasi access points Wireless Distribution System hanya satu dengan lainnya (antar AP) dan tidak membolehkan wireless clients lainnya atau Station(STA) untuk mengaksesnya.
  • Wireless repeater dimana access point berkomunikasi satu sama lain dan juga dengan wireless Station (STA)

      Kunci inkripsi yang secara dinamis di berikan dan dirotasi biasanya tidak disupport dalam koneksi Wireless Distribution System (WDS). Ini berarti dynamic inkripsi WPA (Wi-Fi Protected Access) dan technology dynamic key lainnya dalam banyak kasus tidak dapat digunakan, walaupun WPA menggunakan pre-shared key adalah memungkinkan. Hal ini dikarenakan kurangnya standarisasi dalam issue ini, yang mungkin saja di selesaikan dengan standard 802.11s mendatang. Sebagai akibatnya cukuplah kunci static WEP dan WPA yang bisa digunakan dalam koneksi Wireless Distribution System, termasuk segala station yang difungsikan sebagai access point WDS repeater. Akan tetapi sekarang ini sudah banyak vendor yang telah engadopsi standard 802.11i dalam produk access point mereka sehingga WPA / WPA2 adalah standard keamanan koneksi mereka (setidaknya yang mereka claim). Gambar dibawah ini adalah access point yang dihubungkan dengan WDS Link point-to-point :










WDS Point to Point - Diagram
      Dengan Wireless Distribution System, anda bisa membangun infrastrucktur wireless tanpa harus membangun backbone kabel jaringan sebagai interkoneksi antar bridge. Wireless Distribution System
fitur memungkinkan kita membuat jaringan-2 wireless yang besar dengan cara membuat link beberapa wireless access point dengan WDS Links. Wireless Distribution System normalnya digunakan untuk membangun jaringan yang besar dimana menarik kabel jaringan adalah tidak memungkinkan, alias mahal, terbatas, atau secara fisik tidak memungkinkan untuk ditarik.













WDS Point to Multi Point
      Gambar diatas ini adalah contoh konfigurasi WDS Link yang menghubungkan Point to multi point WDS Link. Sementara gambar dibawah berikut ini menggambarkan contoh diagram WDS Link yang berfungsi sebagai WDS Repeater.








WDS Repeater
Wireless Bridge dan Wireless Repeater
      Pada diagram tiga gambar diatas, WDS dapat di bangun dalam beberapa konfigurasi, point-to-point; point-to-multipoint; dan WDS repeater.

Wireless Bridge
      Wireless Distribution System yangditunjukkan pada gambar dibawah ini sering disebut sebagai konfigurasi “wireless bridge”, karena terjadi koneksi dua jaringan LAN pada layer data link. Access point bertindak sebagai standard bridge yang melewatkan traffic antar WDS Link (link yang menghubungkan ke access point / bridge lainnya) dan sebuah Ethernet port. Sebagai standard bridge, access point mempelajari MAC address sampai 64 wireless dan atau total 128 piranti wireless dan wired, yang dikoneksikan ke masing-2 port Ethernet untuk membatasi jumlah data yang dilewatkan. Hanya data yang ditujukan kepada station yang diketahui berada pada peer Ethernet link, data multicast atau data dengan tujuan yang tidak diketahui yang perlu dilewatkan ke peer access point melalui WDS link.

IP Adress & Subnetting

     Internet Protocol (IP) address adalah alamat numerik yang ditetapkan untuk sebuah komputer yang berpartisipasi dalam jaringan komputer yang memanfaatkan Internet Protocol untuk komunikasi antara node-nya. Walaupun alamat IP disimpan sebagai angka biner, mereka biasanya ditampilkan agar memudahkan manusia menggunakan notasi, seperti 208.77.188.166 (untuk IPv4), dan 2001: db8: 0:1234:0:567:1:1 (untuk IPv6). Peran alamat IP adalah sebagai berikut: "Sebuah nama menunjukkan apa yang kita mencari. Sebuah alamat menunjukkan di mana ia berada. Sebuah route menunjukkan bagaimana menuju ke sana."

     Alamat IP (Internet Protocol Address atau sering disingkat IP) adalah deretan angka biner antar 32-bit sampai 128-bit yang dipakai sebagai alamat identifikasi untuk tiap komputer host dalam jaringan Internet. Panjang dari angka ini adalah 32-bit (untuk IPv4 atau IP versi 4), dan 128-bit (untuk IPv6 atau IP versi 6) yang menunjukkan alamat dari komputer tersebut pada jaringan Internet berbasis TCP/IP.
Sistem pengalamatan IP ini terbagi menjadi dua, yakni:
  • IP versi 4 (IPv4)
  • IP versi 6 (IPv6)

Alamat IP versi 4

Alamat IPv4 terbagi menjadi beberapa jenis, yakni sebagai berikut:
  • Alamat Unicast, merupakan alamat IPv4 yang ditentukan untuk sebuah antarmuka jaringan yang dihubungkan ke sebuah internetwork IP. Alamat Unicast digunakan dalam komunikasi point-to-point atau one-to-one.
  • Alamat Broadcast, merupakan alamat IPv4 yang didesain agar diproses oleh setiap node IP dalam segmen jaringan yang sama. Alamat broadcast digunakan dalam komunikasi one-to-everyone.
  • Alamat Multicast, merupakan alamat IPv4 yang didesain agar diproses oleh satu atau beberapa node dalam segmen jaringan yang sama atau berbeda. Alamat multicast digunakan dalam komunikasi one-to-many.

Representasi Alamat

     Alamat IP versi 4 umumnya diekspresikan dalam notasi desimal bertitik (dotted-decimal notation), yang dibagi ke dalam empat buah oktet berukuran 8-bit. Dalam beberapa buku referensi, format bentuknya adalah w.x.y.z. Karena setiap oktet berukuran 8-bit, maka nilainya berkisar antara 0255 (meskipun begitu, terdapat beberapa pengecualian nilai). hingga
Alamat IP yang dimiliki oleh sebuah host dapat dibagi dengan menggunakan subnet mask jaringan ke dalam dua buah bagian, yakni:
  • Network Identifier/NetID atau Network Address (alamat jaringan) yang digunakan khusus untuk mengidentifikasikan alamat jaringan di mana host berada. Template:BrSemua sistem di dalam sebuah jaringan fisik yang sama harus memiliki alamat network identifier yang sama. Network identifier juga harus bersifat unik dalam sebuah internetwork. Alamat network identifier tidak boleh bernilai 0 atau 255.
  • Host Identifier/HostID atau Host address (alamat host) yang digunakan khusus untuk mengidentifikasikan alamat host di dalam jaringan. Nilai host identifier tidak boleh bernilai 0 atau 255 dan harus bersifat unik di dalam network identifier di mana ia berada.

Kelas A

     Alamat-alamat unicast kelas A diberikan untuk jaringan skala besar. Nomor urut bit tertinggi di dalam alamat IP kelas A selalu diset dengan nilai 0 (nol). Tujuh bit berikutnya—untuk melengkapi oktet pertama—akan membuat sebuah network identifier. 24 bit sisanya (atau tiga oktet terakhir) merepresentasikan host identifier. Ini mengizinkan kelas A memiliki hingga 126 jaringan, dan 16,777,214 host tiap jaringannya. Alamat dengan oktet awal 127 tidak diizinkan, karena digunakan untuk mekanisme Interprocess Communication (IPC) di dalam mesin yang bersangkutan.

Kelas B

     Alamat-alamat unicast kelas B dikhususkan untuk jaringan skala menengah hingga skala besar. Dua bit pertama di dalam oktet pertama alamat IP kelas B selalu diset ke bilangan biner 10. 14 bit berikutnya (untuk melengkapi dua oktet pertama), akan membuat sebuah network identifier. 16 bit sisanya (dua oktet terakhir) merepresentasikan host identifier. Kelas B dapat memiliki 16,384 network, dan 65,534 host untuk setiap network-nya.

Kelas C

     Alamat IP unicast kelas C digunakan untuk jaringan berskala kecil. Tiga bit pertama di dalam oktet pertama alamat kelas C selalu diset ke nilai biner 110. 21 bit selanjutnya (untuk melengkapi tiga oktet pertama) akan membentuk sebuah network identifier. 8 bit sisanya (sebagai oktet terakhir) akan merepresentasikan host identifier. Ini memungkinkan pembuatan total 2,097,152 buah network, dan 254 host untuk setiap network-nya.

Kelas D

     Alamat IP kelas D disediakan hanya untuk alamat-alamat IP multicast, sehingga berbeda dengan tiga kelas di atas. Empat bit pertama di dalam IP kelas D selalu diset ke bilangan biner 1110. 28 bit sisanya digunakan sebagai alamat yang dapat digunakan untuk mengenali host. Untuk lebih jelas mengenal alamat ini, lihat pada bagian Alamat Multicast IPv4.

Kelas E

     Alamat IP kelas E disediakan sebagai alamat yang bersifat "eksperimental" atau percobaan dan dicadangkan untuk digunakan pada masa depan. Empat bit pertama selalu diset kepada bilangan biner 1111. 28 bit sisanya digunakan sebagai alamat yang dapat digunakan untuk mengenali host.

Alamat IP lainnya

    Jika ada sebuah intranet tidak yang terkoneksi ke internet, semua alamat IP dapat digunakan. Jika koneksi dilakukan secara langsung (dengan menggunakan teknik routing) atau secara tidak langsung (dengan menggunakan proxy server), maka ada dua jenis alamat yang dapat digunakan di dalam internet, yaitu public address (alamat publik) dan private address (alamat pribadi).

Alamat publik

     Alamat publik adalah alamat-alamat yang telah ditetapkan oleh InterNIC dan berisi beberapa buah network identifier yang telah dijamin unik (artinya, tidak ada dua host yang menggunakan alamat yang sama) jika intranet tersebut telah terhubung ke Internet.
Ketika beberapa alamat publik telah ditetapkan, maka beberapa rute dapat diprogram ke dalam sebuah router sehingga lalu lintas data yang menuju alamat publik tersebut dapat mencapai lokasinya. Di internet, lalu lintas ke sebuah alamat publik tujuan dapat dicapai, selama masih terkoneksi dengan internet.

Alamat ilegal

     Intranet-intranet pribadi yang tidak memiliki kemauan untuk mengoneksikan intranetnya ke internet dapat memilih alamat apapun yang mereka mau, meskipun menggunakan alamat publik yang telah ditetapkan oleh InterNIC. Jika sebuah organisasi selanjutnya memutuskan untuk menghubungkan intranetnya ke internet, skema alamat yang digunakannya mungkin dapat mengandung alamat-alamat yang mungkin telah ditetapkan oleh InterNIC atau organisasi lainnya. Alamat-alamat tersebut dapat menjadi konflik antara satu dan lainnya, sehingga disebut juga dengan illegal address, yang tidak dapat dihubungi oleh host lainnya.

Alamat Privat

     Setiap node IP membutuhkan sebuah alamat IP yang secara global unik terhadap internetwork IP. Pada kasus internet, setiap node di dalam sebuah jaringan yang terhubung ke internet akan membutuhkan sebuah alamat yang unik secara global terhadap internet. Karena perkembangan internet yang sangat amat pesat, organisasi-organisasi yang menghubungkan intranet miliknya ke internet membutuhkan sebuah alamat publik untuk setiap node di dalam intranet miliknya tersebut. Tentu saja, hal ini akan membutuhkan sebuah alamat publik yang unik secara global.
Subnetting adalah teknik memecah suatu jaringan besar menjadi jaringan yang lebih kecil dengan cara mengorbankan bit Host ID pada subnet mask untuk dijadikan Network ID baru.

Analogynya seperti dibawah ini.

     Jika terdapat 120 orang siswa SMA memilih jurusan IPA, akan lebih baik bila seluruh total siswa tersebut dibagi menjadi 4 kelas sehingga masing-masing kelas terdiri dari 30 orang siswa dari pada dijadikan 1 kelas besar tanpa ada pembagian. Kosep pembagian seperti inilah yang dianut dalam subnetting.

Contoh:

     Alamt IP 192.168.10.0 dengan subnet mask default 255.255.255.0 didefinisikan sebagai kelas C yang yang berarti alamat IP tersebut tanpa subnetting hanya memiliki satu alamat network dengan 254 buah alamat IP yang dapat dibuat (192.168.10.1 s/d 192.168.10.254).

     Sekarang kita akan membagi network yang sudah ada kedalam beberapa sub network menggunakan teknik subnrtting dengan cara mengganti beberapa bit Host ID yang ada pada subnet mask dengan angka 1.

Sebelum subnetting:

IP addres : 192.168.10.0
Subnet Mask dalam Biner : 11111111.11111111.11111111.00000000
Subnet Mask dalam Desimal : 255.255.255.0

Stelah DiSubnetting Menjadi:


IP addres : 192.168.10.0
Subnet Mask dalam Biner : 11111111.11111111.11111111.11000000
Subnet Mask dalam Desimal : 255.255.255.192

     Perhatikan bilangan biner yang di ganti, 2 bit angka 0 pada bagian Host ID saya ganti dengan 11 sehingga didapatkan subnet baru 255.255.255.192(anda tentu diperbolehkan mengganti dengan biner 111.1111.11111.111111 atau 1111111). Terus apa yang bisa lita lakukan dengan subnet yang baru tersebut?, Biasanya pembahasanya meliputi :
Berapa jumlah subnet?
Berapa jumlah host persubnet?
Berapa jumlah rentang Ip dan Ip yang bisa digunakan?
nah dibawah ini akan saya bahas... ;)

1). Menentukan Jumlah subnet (Sub Jaringan) baru yang terbentuk.
gunakan rumus 2^n-2 dengan n adalah jumlah bit 1 pada host ID yang telah dimodifikasi(11000000), maka didapat 2^n-2 =2. jadi IP 192.168.10.0 setelah
di subnetting didapatkan 2 subnet baru.

2. Menetukan Jumlah Host persubnet (Per sub Jaringan)
    Gunakan rumus 2^h-2, dengan h adalah jumlah bit 0 pada host ID (11000000),maka
di dapat 2^h-2=62, jadi terdapat 62 host persubnet. atau dengan kata lain dari 2 kelompok sub jaringan yang ada, masing-masing sub jaringan dapat menampung 62 komputer dengan alamat IP yang berbeda.

Perhatian: karena pada contoh ini kita menggunakan kelas c, jadi penghitungan bit 0
hanya dilakukan mulai dari octat ke 4 saja. untuk kelas A anda harus menhitungnya
mulai dari octat ke 2,3 dan 4 serta kelas B mulai dari octat ke 3 dan 4 selama octat-octat
tersebut tidak bernilai 1.

3. Menentukan Block subnet dan rentang IP Address
   Block subnet diperoleh dengan cara mengurangi 256(2^8) dengan angka dibelakang subnet musk yang telah dimodifikasi, 256-192=64, setelah itu jumlahkan angka hasil pengurangan ini sampai sama dengan angka dibelakang subnet sehingga didapat 64+64=128, 128+64=192. jadi kelompok IP address yang diterapkan pada 2 sub jaringan baru tersebut adalah 64:

192.168.10.64 s/d 192.168.127, subnet ke 1

192.168.10.128 s/d 192.168.191, subnet ke 2

4. Menentukan IP Address yang bisa digunakan.
    Dari rentang IP Address pada masing-masing subnet diatas tidak semuanya dapat digunakan.

IEEE ( 802.3, 802.5, 802.11 )

IEEE 802.3

     IEEE 802.3 adalah sebuah kumpulan standar IEEE yang mendefinisikan lapisan fisik dan sublapisan media access control dari lapisan data-link dari standar Ethernet berkabel. IEEE 802.3 mayoritas merupakan teknologi Local Area Network (LAN).

Sebuah frame IEEE 802.3 terdiri atas beberapa field sebagai berikut:

  •   Header IEEE 802.3:
o Preamble
o Start Delimiter
o Destination Address
o Source Address
o Length

  •   Header IEEE 802.2 Logical Link Control:
o Destination Service Access Point (DSAP)
o Source Service Access Point (SSAP)
o Control
  • Payload
  • Trailer IEEE 802.3:
o Frame Check Sequence (FCS)

Preamble
     Field Preamble adalah sebuah field berukuran 7 byte yang terdiri atas beberapa bit angka 0 dan 1 yang dapat melakukan sinkronisasi dengan perangkat penerima. Setiap byte dalam field ini berisi 10101010.

Start Delimiter
     Field Start Delimiter adalah sebuah field berukuran 1 byte yang terdiri atas urutan bit 10101011, yang mengindikasikan permulaan frame Ethernet yang bersangkutan. Kombinasi antara field Preamble dalam IEEE 802.3 dan Start Delimiter adalah sama dengan field Preamble dalam Ethernet II, baik itu ukurannya maupun urutan bit yang dikandungnya.

Destination Address
     Field Destination Address adalah field berukuran 6 byte yang sama dengan field Destination Address dalam Ethernet II, kecuali dalam IEEE 802.3 mengizinkan ukuran alamat 6 byte dan juga 2 byte. Meskipun demikian, alamat 2 byte tidak sering digunakan.

Source Address
     Field Source Address adalah field berukuran 6 byte yang sama dengan field Source Address dalam Ethernet II, kecuali dalam IEEE 802.3 mengizinkan ukuran alamat 6 byte dan juga 2 byte. Meskipun demikian, alamat 2 byte tidak sering digunakan.

Length
     Field Length adalah sebuah field yang berukuran 2 byte yang mengindikasikan jumlah byte dimulai dari byte pertama dalam header LLC hingga byte terakhir field Payload. Field ini tidak memasukkan header IEEE 802.3 atau field Frame Check Sequence. Ukuran minimumnya adalah 46 (0x002E), dan nilai maksimumnya adalah 1500 (0x05DC).

Destination Service Access Point
     Field Destination Service Access Point (DSAP) adalah sebuah field berukuran 1 byte yang mengindikasikan protokol lapisan tinggi yang digunakan oleh frame pada node tujuan. Field ini adalah salah satu dari field-field IEEE 802.2 Logical Link Control (LLC). Field ini bertindak sebagai tanda pengenal protokol (protocol identifier) yang digunakan di dalam format frame IEEE 802.3. Nilai-nilainya ditetapkan oleh IANA.

Source Service Access Point
Field Source Service Access Point (SSAP) adalah sebuah field berukuran 1 byte yang mengindikasikan protokol lapisan tinggi yang digunakan oleh frame pada node sumber. Field ini adalah salah satu dari field-field IEEE 802.2 Logical Link Control (LLC). Field ini bertindak sebagai tanda pengenal protokol (protocol identifier) yang digunakan di dalam format frame IEEE 802.3.

 IEEE 802.5 (token ring)
     Merupakan LAN ring yang populer yang beroperasi pada kecepatan antara 4 s.d 16 Mbps.
Berdasarkan alokasi channelnya, jaringan broadcast dapat dibagi menjadi dua, yaitu statik dan dinamik. Jenis al;okasi statik dapat dibagi berdasarkan waktu interval-interval diskrit dan algoritma round robin, yang mengijinkan setiap mesin untuk melakukan broadcast hanya bila slot waktunya sudah diterima. Alokasi statik sering menyia-nyiakan kapasitas channel bila sebuah mesin tidak punya lgi yang perlu dikerjakan pada saat slot alokasinya diterima. Karena itu sebagian besar sistem cenderung mengalokasi channel-nya secara dinamik (yaitu berdasarkan kebutuhan).

IEEE 802.11 (Wireless Local Area Network, WLAN)
     Didirikan pada September 1990 dengan tugas menyatukan ide-ide mutakhir dalam pengembangan teknologi WLAN dengan kecepatan di atas 1Mb/s. Standar terakhir yang telah diterbitkan kelompok ini adalah IEEE 802.11n, yang kecepatannya 600x target yang ditetapkan. Proyek yang saat ini tengah dikerjakan berusaha mencapai target baru sebesar 5000 Mb/s.
Standard IEEE 802.11 telah membaur dalam dunia Internet nirkawat beberapa tahun terakhir. WiFi menjadi layanan yang harus ada di kantor, rumah, hotel, resto, bandara, dan nyaris segala tempat. Notebook, smartphone, kamera, dan berbagai gadget takkan lengkap tanpa WiFi. Dan adik kandung WiFi, yaitu WiMAX (yang dikerjakan kelompok kerja lain, IEEE 802.16), mulai menjadi pesaing nyata bagi teknologi seluler.

Selasa, 12 April 2011

Menghubungkan Acces Point

Alat dan Bahan
     - Wireless AP sebanyak 3 buah.
     - Switch
     - Notebook 3 buah
     - Kabel UTP (straight)

Langkah Langkah Percobaan
     - Pertama buat access point dengan mengkonfigurasinya seperti percobaan yang lalu.
     - Ketik IP Address default Access Point pada browse, kemudian msukkan username dan password seperti gambar ini :







Kemudian Klik Run Wizard, Lalu akan muncul seperti gambar di bawah ini :













Masukkan Password, kemudian klik next












Masukkan SSID dan pilih channel











Pilih Jenis Security Yang ingin dipakai











Masukkan Password di kolom first key











Setelah itu akan restart seperti gambar dibawah







Atur DHCP server. Ubah IP Assigment. Range 10. Gateway. Lalu apply.





















Sambungkan Kabel LAN ke AP dan Switch. cek koneksi dengan komputer lain dengan ping seperti gambar dibawah :






















Rabu, 06 April 2011

Lap Prak. Jarkom 3 : Membuat Jaringan WLAN pada 1 Baris

1. Alat dan Bahan
   - Laptop
   - Wireless D-Link DWL-2100AP

2. Langkah Percobaan
    - Dalam Percobaan ini Kita memakai Access point Dlink DWL-2100AP yang memiliki alamat IP default 192.168.0.50. Tujuannya diberi IP adalah agar kita bisa mengkonfigurasi melalui browser.

    - Hubungkan Wireless ke laptop menggunakan kabel LAN, kemudian atur IP dengan cara : local Area Connection -> local area properties -> internet protocol (TCP/IP) properties sehingga
      menjadi seperti pada gambar berikut :

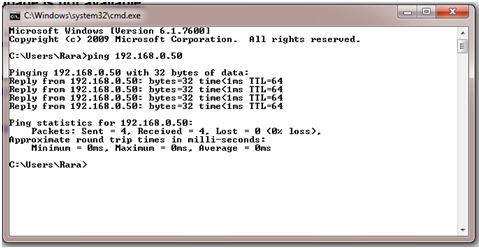

       - Cek Koneksi Laptop dengan AP, apakah sudah terkoneksi. cara ceknya dengan menggunakan ping. jika terlihat seperti gambar dibawah berarti laptop telah terkoneksi dan bila belum akan muncul tulisan Request Time Out.

     - Masuk ke browser lalu ketikkan IP default AP (192.168.0.50). lalu akan muncul kolom seperti dibawah. isi username dengan nama admin.

     - Lalu akan muncul window seperti dibawah. Untuk menjalankan system konfigurasi Wireless, pilihlah run wizard lebih praktis untuk melakukan konfigurasi.

     - Kemudian muncul window untuk mengisikan password baru.

     - Isi Nama SSID, dan pilih sesuai data yang ada pada channel (untuk memberi ruang beberapa laptop yang nantinya akan terkoneksi dengan wireless)

      - Pilih Jenis security pada listbox.
      - Pilih Key type (Hex), key size, dan First Key (password untuk membuka koneksi Wireless).

      -  Konfigurasi selesai, selanjutnya klik restart untuk mengapply konfigurasi yang dibuat.


     - Setelah selesai restart akan muncul window seperti ini.

     - Kemudian atur DHCP Server Wirelees sebagai titik referensi IP address laptop yang akan dihubungkan. .

     - Buka Wireles Connection, apakah wireless yang dibuat sudah ada. kemudian pilih wireless yang dibuat tersebut.

     - Kemudian akan muncul security, masukkan password yang tadi dibuat.

     - Untuk melihat setting yang kita buat, bisa dilihat seperti gambar dibawah.


Rabu, 23 Maret 2011

Lap Prak. Jarkom 2

A. Alat - alat

1. Kabel UTP












2. Connector RJ45












3. Tang Crimping











4. LAN Tester











5. Switch











6. PC / Notebook












B. Langkah - Langkah Percobaan

1. Siapkan 2 Kabel utp untuk membuat kabel straight dan cross.
2. Kupas kulit luar dari 2 kabel utp (kira-kira 2 m) dengan menggunakan pengupas
kabel pada crimping tools.
3. Kemudian susun masing-masing ujung kabel utp 1 secara straight (T-568B)
4. Kemudian susun ujung 1 kabel utp 2 secara straight (T-568B) lalu ujung lainnya secara cross (T-568A).

4. Setelah kabel tersusun, kemudian rapikan ujung kabel agar saat di masukkan kekonektor RJ 45 semua ujung kabel mengenai tembanga yang ada di RJ 45.

5. Setelah ujung kabel rapi, kemudian dengan tetap memegang(menekan) ujung kabel dimasukkan ke RJ 45. saat memasukkan pastikan semua ujung kabel mengenai tembaga di RJ 45 dan ujung kabel yang belum di kupas juga masukkan ke RJ 45.

6. Kemudian tekan crimp tool sekuat tenaga supaya semua pin RJ-45 masuk dan menembus pelindung kabel UTP yang kecil. Apabila kurang kuat menekan kemungkinan kabel UTP tidak tersobek oleh pin RJ-45 sehingga kabel tersebut tidak konek. Dan apabila pembungkus bagian luar tidak masuk kedalam konektor RJ-45, apabila kabel tersebut sering digerak-gerakan, kemungkinan besar posisi kabel akan bergesar dan bahkan copot.

7. lakukan semua langkah diatas pada semua kabel.

C. Pengujian

Berikut adalah hasil pengujian UTP pada laptop/komputer:


Senin, 21 Maret 2011

Teknologi LAN & WAN

LAN (Local Area Network)

           Adalah kumpulan beberapa komputer yang terdiri atas 1 server dan beberapa client yang masing - masing terhubung satu sama lain baik itu client dengan client atau client dengan server. Dengan adanya hubungan LAN ini tiap komputer bisa saling bertukar file maupun ingin menggunakan printer asalkan komputer tersebut terhubung dengan jaringan LAN.

Bahan serta peralatan yang diperlukan :

1. PC/Laptop
2. Kabel UTP (Unshielded Twisted Pair)
    Kabel yang digunakan untuk penghubung antar komputer dan peralatan jaringan (hub atau switch).
3. Konektor RJ-45
    Sebagai konektor kabel UTP.


4. Hub
    Media atau alat yang menghubungkan peralatan sehingga menjadikannya dalam satu segmen.
5. Tang Crimping
    Untuk mengepreskan kabel UTP dengan konektor RJ-45.


Macam - macam Topologi LAN :


1. Topologi BUS
    Pada topologi bus biasanya menggunakan kabel koaksial. Seluruh jaringan biasanya merupakan satu saluran kabel yang kedua ujungnya diterminasi dengan alat berupa Terminator.


Keuntungan
• Hemat kabel
• Layout kabel sederhana
• Mudah dikembangka

2. Topologi RING
    Metode ring (sering disebut ring saja) adalah cara menghubungkan komputer sehingga berbentuk ring (lingkaran). Setiap simpul mempunyai tingkatan yang sama. Jaringan akan disebut sebagai loop, data dikirimkan kesetiap simpul dan setiap informasi yang diterima simpul diperiksa alamatnya apakah data itu untuknya atau bukan.Pada topologi ini kabel yang digunakan akan membentuk lingkaran tertutup sehingga mengesankan cincin tanpa ujung. Secara umum layout topologi ring juga relatif sederhana.

Keuntungan
• Hemat Kabel

Kerugian
• Peka kesalahan
• Pengembangan jaringan lebih kaku


3. Topologi STAR
    Kontrol terpusat, semua link harus melewati pusat yang menyalurkan data tersebut kesemua simpul atau client yang dipilihnya. Simpul pusat dinamakan stasium primer atau server dan lainnya dinamakan stasiun sekunder atau client server. Setelah hubungan jaringan dimulai oleh server maka setiap client server sewaktu-waktu dapat menggunakan hubungan jaringan tersebut tanpa menunggu perintah dari server.
pada jaringan akan berkomunikasi melalui sebuah pusat atau konsentrator. Aliran data setiap node akan menuju konsentrator (HUB) terlebih dahulu sebelum ke node tujuan. Dengan menggunakan topologi jenis ini maka jaringan mudah dikembangkan dengan menarik kabel ke konsentrator/node pusat.


WAN (Wide Area Network)

          Adalah kumpulan LAN yang dihubungkan oleh alat komunikasi modem dan jaringan internet. Dengan adanya jaringan ini tiap perusahaan dapat bertukar data baik secara fisik berbeda kota, provinsi bahkan lintas negara dan benua dengan lebih cepat dengan biaya yang relatif murah.

Perangkat jaringan WAN

1. Router
    Menunjukkan jalur dan menyaring informasi pada jaringan yang berbeda. Beberapa diantaranya secara otomatis mampu mendeteksi jalur informasi di area yang bermasalah sehingga dapat dialihkan melalui jalur lain.

2. ATM Switch
    Menyediakan tranfer data berkecepatan tinggi antara LAN dan WAN.

3. Modem & CSU/DSU
    Modem mengkonversi sinyal digital dan analog. Pada saat pengiriman, sinyal akan diubah menjadi analog dan di sisi penerima sinyal akan diubah kembali menjadi digital kembali. Sedangkan CSU/DSU sama seperti modem hanya saja mengirim data dalam format digital melalui jaringan telepon digital.

4. Comunication Server
    Server khusus "Dial in/out" bagi user untuk dapat melakukan dial dari lokasi remote sehingga dapat terhubung ke LAN.

5. Multiplexer
    Mentrasmisikan gabungan beberapa sinyal melalui sebuah sirkuit. Multiplexer dapat mentransfer beberapa data secara terus menerus sperti video, sound, text dan sebagainya.

6. Switch X.25/Frame Relay
    Untuk menghubungkan data local/private melalui jaringan data, menggunakan sinyal digital. Switch ini sama dengan swtich ATM, tetapi kecepatan transfer datanya lebih rendah dibanding dengan ATM.

Beberapa keuntungan menggunakan jaringan WAN

1. Server kantor pusat dapat berfungsi sebagai bank data dari kantor cabang.
2. Komunikasi antar kantor dapat menggunakan e-mail atau chat.
3. Dokumen/File yang dikirim melalui e-mail ataupun transfer file dari/ke kantor pusat dan kantor cabang dengan cepat dan biaya murah.
4. Polling data dan Updating data antar kantor dapat dilakukan setiap hari sesuai waktu yang ditentukan.
